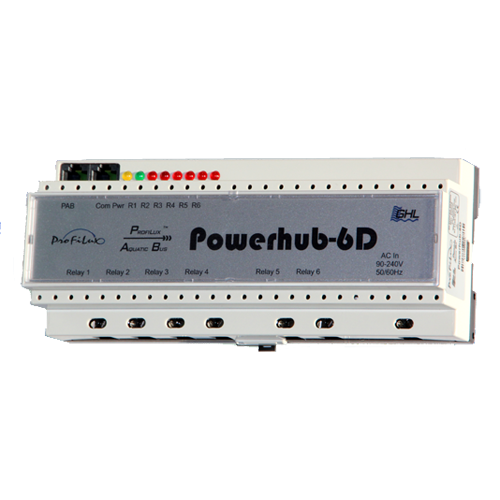

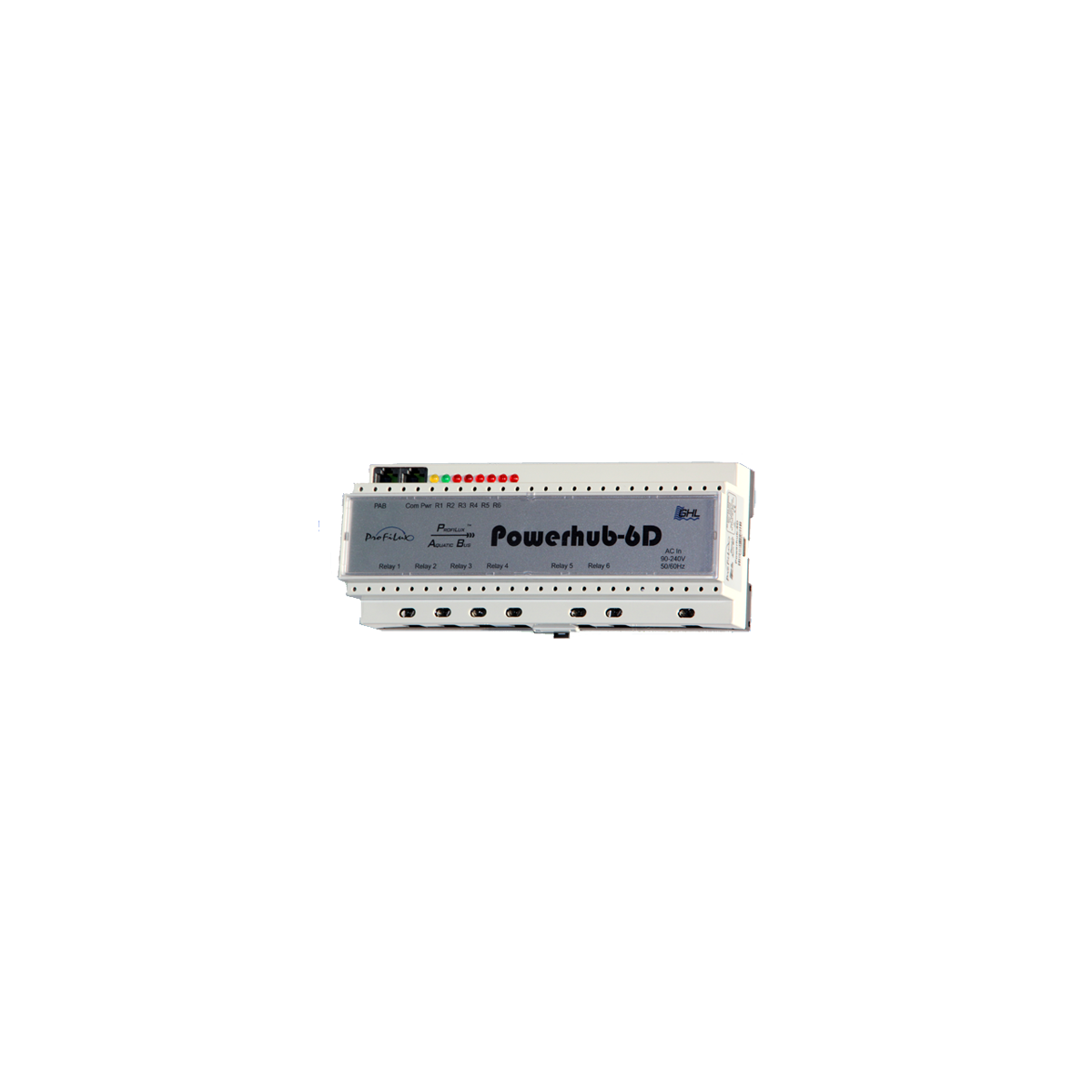

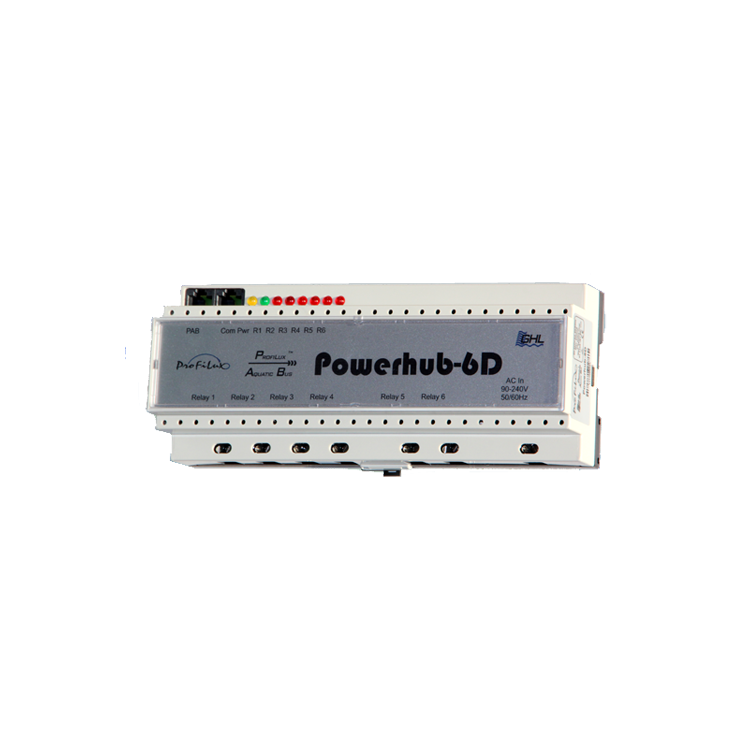

Base de relés Powerhub6D-PAB

Características principais Powerhub 6D PAB

• 6 terminais para controlo de relé com protecção de fusíveis individuais
• 6 interruptores independentes controlados por relé (1 faz contacto ou interruptor de um pólo para cada um)
• 2 ranhuras de ligação PAB (ProfiLux Aquatic Bus) para ligar a tomada ao ProfiLux ou para ligar outra tomada e/ou unidade de dosagem ou Caixas de Expansão
• Circuito integrado com programação interna própria. Graças a este circuito integrado, ProfiLux é capaz de medir a carga eléctrica (de 0,1A a 25A) presente em qualquer momento para cada relé individualmente.
• Cada entrada de relé está associada a um LED vermelho que indica o estado do relé nesse momento (LED aceso = relé activo). Os relés são numerados de 1 a 6 da direita para a esquerda.
• O LED verde indica que existe alimentação eléctrica para o módulo. Se por qualquer razão a comunicação entre o módulo e o ProfiLux for interrompida por mais de 1 minuto, os relés do módulo são colocados numa posição inicial predefinida e programável e o LED verde começa a piscar.
• O LED amarelo mostra se existe comunicação entre o ProfiLux e a tomada.
• O módulo Powerhub 6D PAB foi concebido para utilização em sistemas profissionais que requerem a instalação de uma unidade deste tipo em calhas DIN dentro de quadros de distribuição, utilizando sistemas DIN.
• Tensão de entrada 90 a 240V
• As tomadas digitais PAB e os vários dispositivos PAB são fornecidos com 2 pinos de autocarro PAB para a ligação de vários dispositivos em série, aumentando assim o número de tomadas e/ou dispositivos de medição que podem ser controlados pelo dispositivo.
• O módulo de relé é fornecido com um fusível de 10A para cada relé, no total (com todos os relés ligados) permite uma carga máxima de 16A.
• ProfiLux 3 pode controlar até 64 tomadas por dispositivo.
• O módulo Powerhub 6D PAB está ligado única e exclusivamente à porta PAB do ProfiLux 3 e é configurado através das funções PAB no menu do ProfiLux 3.

Funções

• Iluminação
• Iluminação variável
• Temporizador
• Bombas ou válvulas solenóides para controlo de enchimento de água
• Bombas de circulação de água
• Unidades doseadoras
• Programação lógica
• Mudança de água
• Filtro
• Alarme geral
• Sempre desligado
• Sempre em
• Trovão
• Tempestade
• Entrada digital
• Manutenção (pode decidir como esta tomada actua durante a função de manutenção do sistema)
• Mudança de água (pode decidir como funciona esta tomada durante a mudança automática de água)
• Qualquer ação sobre qualquer controlador (baixar o pH, aumentar o ORP, aquecedor, refrigerador, etc.)
